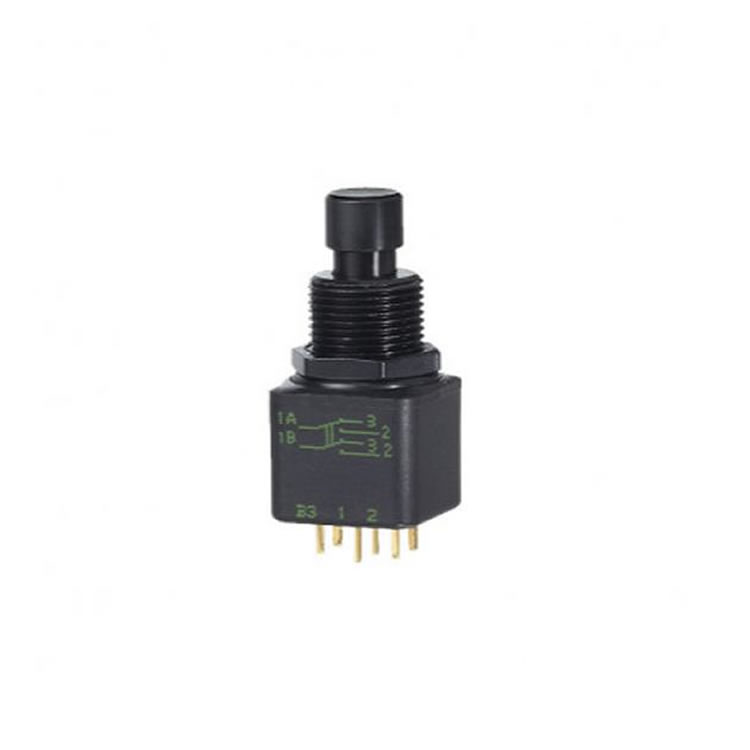

法國 APEM 面板開關 13000X778系列

雙刀雙擲交替動作按鈕，觸點高度可靠，適用于低電平或電源應用。它們的雙殼結構可提供額外的機械強度。該系列專業按鈕開關適用于軍事和其他高規格環境。

該按鈕具有緊湊的尺寸和可替代的功能，可以很好地替代撥動開關，后者很難集成到輕型裝甲車的狹窄駕駛艙中。

主要特點

觸點：高度可靠的觸點，適用于低電平應用或電源應用。

雙層外殼，具有較高的機械強度和較高的電絕緣性。

緊湊的尺寸：交換機的后端小，可以節省面板后面的空間。

閥體，襯套，柱塞和硬件的表面為亞光黑色。

面板密封達到IP 67，這些開關的正面由兩個O形圈密封，并具有完整的后端密封。

焊片或PC端子

一般規格

?總行程：2.5毫米（0.098）

?扭矩：最大1.50 Nm（1.10英尺磅）。施加到螺母

?面板厚度：8毫米（0.315）最大。

環境指標

?沖擊測試：50 g-11 ms（IEC 68-2-27）

?振動：10-500 Hz-10 g（IEC68-2-6）

?工作溫度：-40°C至+85°C

?濕度測試：56天，93％RH，40°C（IEC 68-2-3）

?鹽霧測試：96小時（IEC 68-2-11）

電氣規格

?最大 電阻負載時的最大電流/電壓額定值：4 A 28 VDC

?最小負載：10 mA 50 mV，10 μA 5 VDC

?初始接觸電阻：最大10mΩ。

?絕緣電阻：最小1,000MΩ。在500 VDC時

?介電強度：

1,000 Vrms，至少50 Hz。端子之間

2,000 Vrms 50 Hz（最小值）極間

2,000 Vrms 50 Hz以上 端子和框架之間

?觸點彈跳：最大2 ms。

?電氣壽命：

-在4 A 28 VDC時：10,000個循環

-在低電平（50 mV 10 mA）下：150,000個循環

用料

?外殼：帶PBT外殼（環氧樹脂密封）的鄰苯二甲酸酯（DAP）

?執行器：黃銅，鍍黑鉻

?襯套：黃銅，鍍黑鉻

?觸點：鑲嵌銀-鎳阻擋層上鍍金
